COMO CONECTAR TECLADO USB A NOKIA 770 CON CAJITA "POWER INJECTOR USB"
Recien hace una semana adquiri este fabuloso aparato, pero siempre he odiado los teclados virtuales es una lata estar escribiendo, asi que me puse a investigar y me di cuenta que se puede colocar en modo host para conectar dispositivos USB.
Por ahi en un blog vi un circuito algo casero, y decidi a mejorarlo cambiando los conectores y usando materiales y conectores que yo mismo construí o adapte, este es el circuito, gracias al amigo Moe por la corrección de la resistencia en el LED :
Los materiales son muy baratos la bateria es de las cuadradas de 9V.
Pero aqui pongo la lista completa de materiales:
* Bateria 9V
* Capacitor 100uF
* Capacitor 2.2uF
* Capacitor 100nF
* Led Verde
* Resistencia 330 OHMS
* Regulador 5V LM7805
* Diodo 1N4004
* 1 Switch
* 2 Conectores Hembra para chasis RCA.
* 2 Conectores Macho RCA
* 1 Chocolates de "Cafe Punta del Cielo" (Por la caja metalica)
Bueno en si los pasos son sencillos para alguien que sabe soldar, aqui pongo el circuito impreso, junto con el programa que pueden ocupar para rediseñar el circuito si lo quieren hacer mas pequeño o agregar mas cosas. Yo lo hice asi por comodidad y diseño para que cupiera dentro de la caja y poderlo fijar a la misma. Dentro del rar vienen los archivos .pcb del circuito impreso y .ms10 del circuito en Multisim.
http://rapidshare.com/files/149417105/PCB_Wizard_3.50_Pro_Unlimited__CubituZ_Release_.rar.html
Este es el esquema de como se conectaria el teclado USB al nokia, utilizando un hub usb para eso es esta cajita para alimentar el hub y poder conectar ahi el teclado
Caracteristicas del Celu
Este aparato es verdaderamente potente, tomando en cuenta que esta tecnologia es vieja aprox 3 años ya hay un nuevo modelo en nokia n800 y n810, Dentro de las aplicaciones que le he instalado son:
* Firmware: Internet Tablet OS 2007 Hacker Edition for the 770
Version: 4.2008.7-1
* Suite aircrack-ng 9.1
* Aircrack-ptw
* MH Shot tool
* Netcat
* Nmap
* Dsniff
* Kismet
* Gaim
* X terminal
* VNC Viewer
* Google Talk (Llamadas VozIP)
* Doom
* Skype
Notas Finales:
Abajo cito los links en los que me base, a diferencia de thoughtfix use conectores RCA en lugar de USB, en primera por comodidad y en segunda porque no encontre xD, pero ustedes pueden usar cualquier conector, El conector USB Hembra-Hembra yo lo costrui tambien, usando un apatador de teclado de PS2 a USB u un cable extensor de USB, abajo pongo el diagrama de como van los cables al convertidor ps2/usb, ya que comprarlo se me hizo muy cara el conector 100 pesos (Desconozco la nacionalidad del autor del adaptador, al igual que la moneda que utiliza en su pais, por lo tanto no usar como referencia el peso argentino) :S,
Deja un par de videos al final, este me pareció mas demostrativo:
enlace: http://www.videos-star.com/watch.php?video=pPRlR_tBAtQ&
LAS FUENTES QUE EL USÓ:
Fuente: http://tabletblog.com/2006/01/usb-power-injector-2.html
Fuente: http://www.todosymbian.com/postx24871-0-15.html
LA FUENTE
10 octubre
COMO CONECTAR TECLADO USB A NOKIA 770 CON CAJITA "POWER INJECTOR USB"
Recien hace una semana adquiri este fabuloso aparato, pero siempre he odiado los teclados virtuales es una lata estar escribiendo, asi que me puse a investigar y me di cuenta que se puede colocar en modo host para conectar dispositivos USB.
Por ahi en un blog vi un circuito algo casero, y decidi a mejorarlo cambiando los conectores y usando materiales y conectores que yo mismo construí o adapte, este es el circuito, gracias al amigo Moe por la corrección de la resistencia en el LED :
Los materiales son muy baratos la bateria es de las cuadradas de 9V.
Pero aqui pongo la lista completa de materiales:
* Bateria 9V
* Capacitor 100uF
* Capacitor 2.2uF
* Capacitor 100nF
* Led Verde
* Resistencia 330 OHMS
* Regulador 5V LM7805
* Diodo 1N4004
* 1 Switch
* 2 Conectores Hembra para chasis RCA.
* 2 Conectores Macho RCA
* 1 Chocolates de "Cafe Punta del Cielo" (Por la caja metalica)
Bueno en si los pasos son sencillos para alguien que sabe soldar, aqui pongo el circuito impreso, junto con el programa que pueden ocupar para rediseñar el circuito si lo quieren hacer mas pequeño o agregar mas cosas. Yo lo hice asi por comodidad y diseño para que cupiera dentro de la caja y poderlo fijar a la misma. Dentro del rar vienen los archivos .pcb del circuito impreso y .ms10 del circuito en Multisim.
http://rapidshare.com/files/149417105/PCB_Wizard_3.50_Pro_Unlimited__CubituZ_Release_.rar.html
Aqui pongo unas fotos para que se den idea de como va montado el circuito.

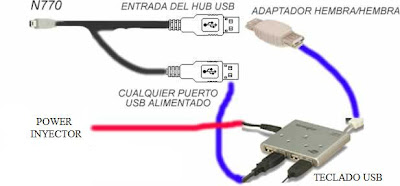

Este es el esquema de como se conectaria el teclado USB al nokia, utilizando un hub usb para eso es esta cajita para alimentar el hub y poder conectar ahi el teclado

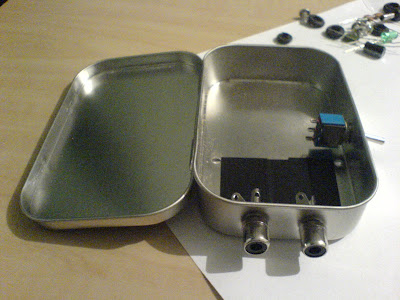

Aqui se ve la caja, solo con el interruptor montado y el circuito afuera.

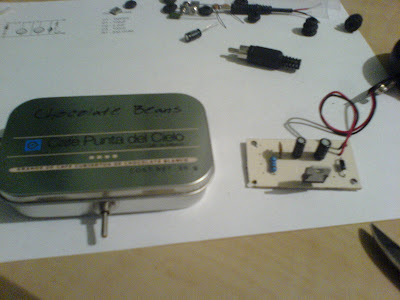

Puse cinta de aislar a la caja en la parte donde voy a colocar el circuito para evitar cortos circuitos
Aqui se puede ver como puse los dos conectores RCA tipo chasis a la caja de metal
Aqui se ve ya todo completo el montaje y funcionando
Otra foto mas de cerca del circuito montado

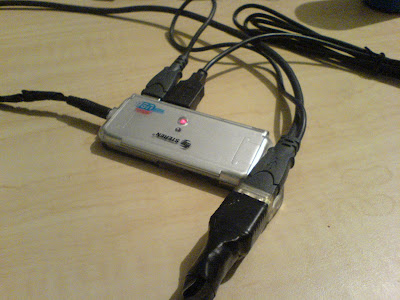

El Hub alimentado y conectado al nokia y y a un teclado USB

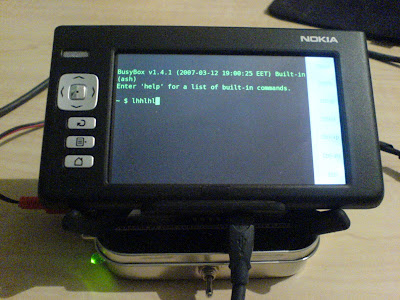

Testeando presionando las teclas
Aqui esta el cable que uso del HUB al Power inyector
Aqui se puede ver como queda energizado para usar nuestro teclado USB
.Agregue belcro a la bateria para que no se mueva
Caracteristicas del Celu
Este aparato es verdaderamente potente, tomando en cuenta que esta tecnologia es vieja aprox 3 años ya hay un nuevo modelo en nokia n800 y n810, Dentro de las aplicaciones que le he instalado son:
* Firmware: Internet Tablet OS 2007 Hacker Edition for the 770
Version: 4.2008.7-1
* Suite aircrack-ng 9.1
* Aircrack-ptw
* MH Shot tool
* Netcat
* Nmap
* Dsniff
* Kismet
* Gaim
* X terminal
* VNC Viewer
* Google Talk (Llamadas VozIP)
* Doom
* Skype
Notas Finales:

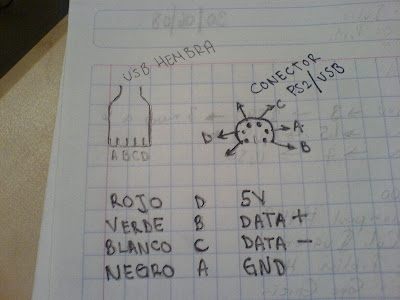

Abajo cito los links en los que me base, a diferencia de thoughtfix use conectores RCA en lugar de USB, en primera por comodidad y en segunda porque no encontre xD, pero ustedes pueden usar cualquier conector, El conector USB Hembra-Hembra yo lo costrui tambien, usando un apatador de teclado de PS2 a USB u un cable extensor de USB, abajo pongo el diagrama de como van los cables al convertidor ps2/usb, ya que comprarlo se me hizo muy cara el conector 100 pesos (Desconozco la nacionalidad del autor del adaptador, al igual que la moneda que utiliza en su pais, por lo tanto no usar como referencia el peso argentino) :S,
Deja un par de videos al final, este me pareció mas demostrativo:
enlace: http://www.videos-star.com/watch.php?video=pPRlR_tBAtQ&
LAS FUENTES QUE EL USÓ:
Fuente: http://tabletblog.com/2006/01/usb-power-injector-2.html
Fuente: http://www.todosymbian.com/postx24871-0-15.html
LA FUENTE
